Kl-CH155 σφραγίδα κασετών, αντικατάσταση Chesterton 155 ενιαία μηχανική σφραγίδα
Λεπτομέρειες προϊόντος
| Πρότυπο ή μη τυπική: | Πρότυπο | Στυλ: | Μηχανική σφραγίδα |
|---|---|---|---|
| Αριθμός Μοντέλου: | Kl-CH155 | Μέγεθος: | 20120mm |
| Αντικατάσταση: | Chesterton 155 | Λειτουργία: | Σφραγίδα άξονων |
| Λέξεις-κλειδιά: | Τύπος 155 σφραγίδων κασετών Chesterton | Τόπο καταγωγής: | Zhangjiagang, Κίνα (ηπειρωτική χώρα) |
| Επισημαίνω |
μηχανική αντικατάσταση σφραγίδων,μηχανικές σφραγίδες για τις αντλίες |
||
Περιγραφή προϊόντος
ΠΕΡΙΓΡΑΦΗ ΔΟΜΩΝ
Αντικατάσταση Chesterton 155. Ενιαία μηχανική σφραγίδα κασετών.
Πλεονεκτήματα:
Διευθετήσιμες/μετακινούμενες ετικέττες αδένων
επίπεδη περιστροφή λιμένων 360-βαθμού
Quick-release κεντραρίσματος λουριά
Διαθέσιμος στα ειδικά κράματα
Δυναμικά πίεση-ανακουφισμένα στενά πρόσωπα σχεδιαγράμματος
Χαμηλά μονολιθικά πρόσωπα παραγωγής θερμότητας
Το Self-Centering δαχτυλίδι κλειδαριών αποβάλλει τη μη ευθυγράμμιση
Στάσιμα ελατήρια
Λειτουργούσα σειρά:
Θερμοκρασία: - 20--220℃
Ταχύτητα: 16m/s
Πίεση: 25bar
Τυποποιημένο μέγεθος: 25120mm ή 1,0» - 4,75»
Η ενιαία σφραγίδα κασέτα-ύφους CH155 είναι η τέλεια σφραγίδα για τις όλες γενικής χρήσης εφαρμογές εγκαταστάσεών σας. Αυτό το απλό μηχανικό σχέδιο σφραγίδων οδηγεί σε μια πιό γερή και αξιόπιστη σφραγίδα για τις γενικές εφαρμογές, ενώ τα πρόσωπα σφραγίδων μικρής ακτινοβολίας επιτρέπουν τη χαμηλή θερμότητα παραγωγή-που κάνει το ιδανικά ταιριαγμένο για την μη-λίπανση των ρευστών.
Με την προσθήκη των διευθετήσιμων ετικεττών αδένων, το CH155 μπορεί να προσαρμοστεί σε οποιοδήποτε σχέδιο αμπαρώματος, που καθιστά την εγκατάσταση ευκολότερη.
| Μέγεθος/ίντσα | Β | Γ | Ε | Φ | Γ | ||||
| ανώτατος | λ. | ανώτατος | λ. | 3/8» | 1/2» | 5/8» | 3/4» | ||
| 1,000 | 4,650 | 1,750 | 2,000 | 0,630 | 1,890 | 2,880 | 3,010 | 3,130 | - |
| 1,125 | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,125 *** | 4,690 | 1,880 | 2,030 | 0,630 | 1,890 | 2,920 | 3,050 | 3,170 | - |
| 1,250 | 4,900 | 2,000 | 2,260 | 0,630 | 1,890 | 3,110 | 3,260 | 3,380 | - |
| 1,375 | 5,040 | 2,130 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,375 *** | 5,040 | 2,000 | 2,420 | 0,630 | 1,890 | 3,270 | 3,400 | 3,520 | - |
| 1,500 | 5,230 | 2,250 | 2,620 | 0,630 | 1,890 | 3,460 | 3,590 | 3,710 | - |
| 1,625 | 5,290 | 2,380 | 2,680 | 0,630 | 1,890 | 3,520 | 3,650 | 3,770 | - |
| 1,750 | 5,410 | 2,500 | 2,800 | 0,630 | 1,890 | 3,640 | 3,770 | 3,890 | - |
| 1,875 | 5,530 | 2,630 | 2,930 | 0,630 | 1,890 | 3,760 | 3,890 | 4,010 | - |
| 2,000 | 5,740 | 2,750 | 3,180 | 0,630 | 1,890 | 3,970 | 4,100 | 4,220 | - |
| 2,125 | 6,040 | 2,880 | 3,430 | 0,630 | 1,890 | 4,270 | 4,400 | 4,530 | - |
| 2,250 | 6,140 | 3,000 | 3,550 | 0,630 | 1,890 | 4,380 | 4,510 | 4,630 | - |
| 2,375 | 6,290 | 3,130 | 3,590 | 0,630 | 1,890 | 4,520 | 4,650 | 4,770 | - |
| 2,500 | 6,410 | 3,250 | 3,800 | 0,630 | 1,890 | 4,650 | 4,780 | 4,900 | - |
| 2,625 | 7,630 | 3,630 | 4,000 | 0,880 | 2,500 | - | 5,350 | 5,480 | 5,600 |
| 2,750 | 7,760 | 3,750 | 4,130 | 0,880 | 2,500 | - | 5,480 | 5,600 | 5,730 |
| 2,875 | 7,880 | 3,880 | 4,250 | 0,880 | 2,500 | - | 5,600 | 5,730 | 5,850 |
| 3,000 | 8,010 | 4,000 | 4,440 | 0,880 | 2,500 | - | 5,730 | 5,850 | 5,980 |
| 3,125 | 8,130 | 4,130 | 4,550 | 0,880 | 2,500 | - | 5,850 | 5,980 | 6,100 |
| 3,250 | 8,260 | 4,250 | 4,690 | 0,880 | 2,500 | - | 5,980 | 6,100 | 6,230 |
| 3,375 | 8,380 | 4,380 | 4,800 | 0,880 | 2,500 | - | 6,100 | 6,230 | 6,350 |
| 3,500 | 8,510 | 4,500 | 4,940 | 0,880 | 2,500 | - | 6,230 | 6,350 | 6,480 |
| 3,625 | 8,630 | 4,630 | 5,050 | 0,880 | 2,500 | - | 6,350 | 6,480 | 5,500 |
| 3,750 | 8,760 | 4,750 | 5,140 | 0,880 | 2,500 | - | 6,480 | 6,600 | 6,730 |
| 3,875 | 8,880 | 4,880 | 5,260 | 0,880 | 2,500 | - | 6,600 | 6,730 | 6,850 |
| 4,000 | 9,010 | 5,000 | 5,440 | 0,880 | 2,500 | - | 6,730 | 6,850 | 6,980 |
| 4,125 | 9,130 | 5,130 | 5,550 | 0,880 | 2,500 | - | 6,850 | 6,980 | 7,100 |
| 4,250 | 9,180 | 5,250 | 5,690 | 0,880 | 2,500 | - | 6,890 | 7,020 | 7,140 |
| 4,375 | 9,300 | 5,380 | 5,810 | 0,880 | 2,500 | - | 7,020 | 7,140 | 7,270 |
| 4,500 | 9,430 | 5,500 | 5,940 | 0,880 | 2,500 | - | 7,140 | 7,270 | 7,390 |
| 4,625 | 9,560 | 5,630 | 6,060 | 0,880 | 2,500 | - | 7,270 | 7,390 | 7,520 |
| 4,750 | 9,760 | 5,750 | 6,220 | 0,880 | 2,500 | - | 7,470 | 7,600 | 7,720 |
| Μέγεθος/μετρικός | Β | Γ | Ε | Φ | Γ | ||||
| ανώτατος | λ. | ανώτατος | λ. | 8mm | 10mm | 12mm | 16mm | ||
| 25 | 118 | 44 | 51 | 16 | 48 | 70 | 72 | 74 | - |
| 28 | 118 | 47 | 52 | 16 | 48 | 70 | 72 | 74 | - |
| 30 | 124 | 49 | 57 | 16 | 48 | 76 | 78 | 80 | - |
| 32 | 124 | 51 | 58 | 16 | 48 | 77 | 79 | 81 | - |
| 33 | 124 | 52 | 59 | 16 | 48 | 76 | 78 | 80 | - |
| 35 | 128 | 54 | 62 | 16 | 48 | 80 | 82 | 84 | - |
| 38 | 133 | 57 | 67 | 16 | 48 | 85 | 87 | 89 | - |
| 40 | 134 | 59 | 68 | 16 | 48 | 86 | 88 | 90 | - |
| 43 | 134 | 62 | 69 | 16 | 48 | 86 | 88 | 90 | - |
| 45 | 140 | 64 | 73 | 16 | 48 | 92 | 94 | 96 | - |
| 48 | 139 | 67 | 74 | 16 | 48 | 91 | 93 | 95 | - |
| 50 | 145 | 69 | 78 | 16 | 48 | 97 | 99 | 101 | - |
| 55 | 150 | 74 | 83 | 16 | 48 | 102 | 104 | 106 | - |
| 60 | 160 | 79 | 91 | 16 | 48 | 112 | 114 | 116 | - |
| 65 | 194 | 92 | 102 | 22 | 64 | - | 132 | 134 | 138 |
| 70 | 197 | 95 | 105 | 22 | 64 | - | 135 | 137 | 141 |
| 75 | 203 | 100 | 113 | 22 | 64 | - | 141 | 143 | 147 |
| 80 | 207 | 105 | 116 | 22 | 64 | - | 144 | 146 | 150 |
| 85 | 213 | 110 | 122 | 22 | 64 | - | 151 | 153 | 157 |
| 90 | 216 | 115 | 125 | 22 | 64 | - | 154 | 156 | 160 |
| 95 | 222 | 120 | 131 | 22 | 64 | - | 160 | 162 | 166 |
| 100 | 229 | 127 | 138 | 22 | 64 | - | 167 | 169 | 173 |
| 110 | 236 | 136 | 148 | 22 | 64 | - | 174 | 176 | 180 |
| 120 | 248 | 145 | 158 | 22 | 64 | - | 186 | 188 | 192 |

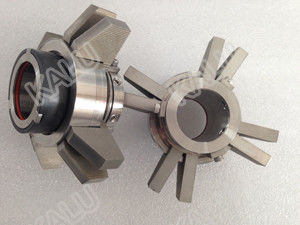

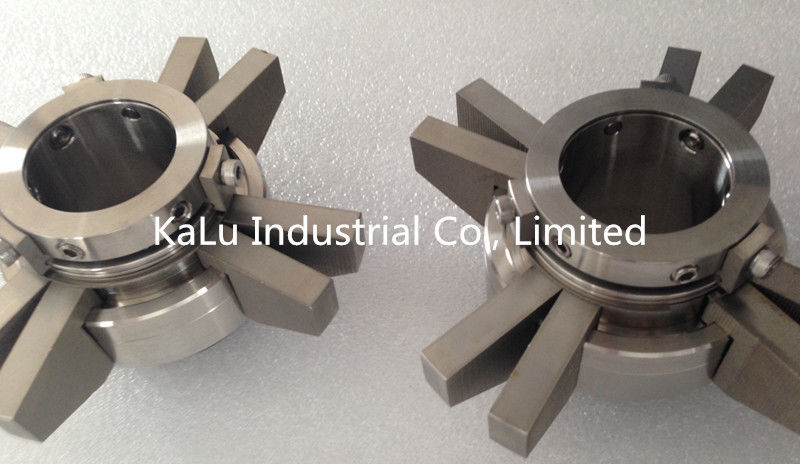

Λεπτομέρειες φωτογραφιών:
Γύρος εργοστασίων:
Καθορισμός και εφαρμογή των κατευθύνσεων των μηχανικών σφραγίδων
1) Επιλέξτε την κατάλληλη μηχανική σφραγίδα για να ταιριάξετε με τα υλικά σύμφωνα με τους όρους εργασίας και τον εξοπλισμό μηχανών οικοδεσποτών.
2) Η ακτινωτή να ενεργήσει απόκλιση για τον άξονα (μανίκι άξονων) της εγκατεστημένης μηχανικής σφραγίδας θα είναι 0.04mm από το μέγιστο
ενώ η αξονική αξία μετακίνησης του στροφέα δεν θα είναι όχι περισσότεροι από 0.1mm.
3) Η κάλυψη σφραγίδων (ή κάλυψη άξονων) του στάσιμου δαχτυλιδιού των εγκατεστημένων μηχανικών σφραγίδων, ο κάθετος βαθμός της σφραγίδας
το πρόσωπο πρέπει να είναι 0.04mm από το μέγιστο.
4) Κατά την εγκατάσταση των μηχανικών σφραγίδων, του άξονα (μανίκι άξονων), της αίθουσας σφραγίδων, του προσώπου σφραγίδων καθώς επίσης και της μηχανικής σφραγίδας
πρέπει να καθαριστείτε προκειμένου να κρατήσει από οποιοδήποτε μέσο στη σφράγιση του μέρους.
5) Κατά τη μεταβίβαση του μέσου πέρα από την υψηλή ή χαμηλή θερμοκρασία, με το μέσο που είναι εύκολη πυρκαγιά σύλληψης, εύκολη για την έκρηξη.
Τα σχετικά μηχανικά πρότυπα σφραγίδων πρέπει να αναφερθούν για να λάβουν τα κατάλληλα μέτρα όπως αποσβήνουν, ξεπλένοντας, coolong και
διύλιση.
6) Η λίπανση Appropricate πρέπει να επιλεχτεί όταν εγκαθίσταται η μηχανική σφραγίδα. Το μέγεθος δόσης του μηχανικού
η σφραγίδα πρέπει να εγγυηθεί στην οδηγία δόσης.
7) Προτού να αρχίσει η μηχανή, το ερμητικό διαμέρισμα θα είναι πλήρες του μέσου και θα λαδωθεί καλά. Ξηρά τριβή
όποιος να οδηγήσει στη ζημία του ερμητικότητας είναι αυστηρός που απαγορεύουν μπορεί.
Το προϊόν μας περιλαμβάνει τις σφραγίδες προωθητών ανοίξεων, λαστιχένιες μηχανικές σφραγίδες φυσητήρων, μηχανική σφραγίδα φυσητήρων PTFE, σφραγίδες φυσητήρων μετάλλων, σφραγίδες κασετών, αναμίκτης και σφραγίδες ταραχοποιών, ξηρό αέριο Seals.Besides, μπορούμε επίσης να παρέχουμε τα ανταλλακτικά το υλικό καρβίδιο του πυριτίου, το καρβίδιο βολφραμίου, τον άνθρακα, κεραμικός, λαστιχένιος και το ανοξείδωτο.
Τα προϊόντα μας χρησιμοποιούνται ευρέως στο πετρέλαιο, χημεία, εγκαταστάσεις καθαρισμού, έγγραφο που κάνει, τρόφιμα, φαρμακευτικό είδος, κλωστοϋφαντουργικό προϊόν, δύναμη, ναυτικό…
Οποιεσδήποτε ερωτήσεις, παρακαλώ μας έρχονται σε επαφή με ελεύθερα. Είμαστε πάντα εδώ για σας!
